扩散板检测系统

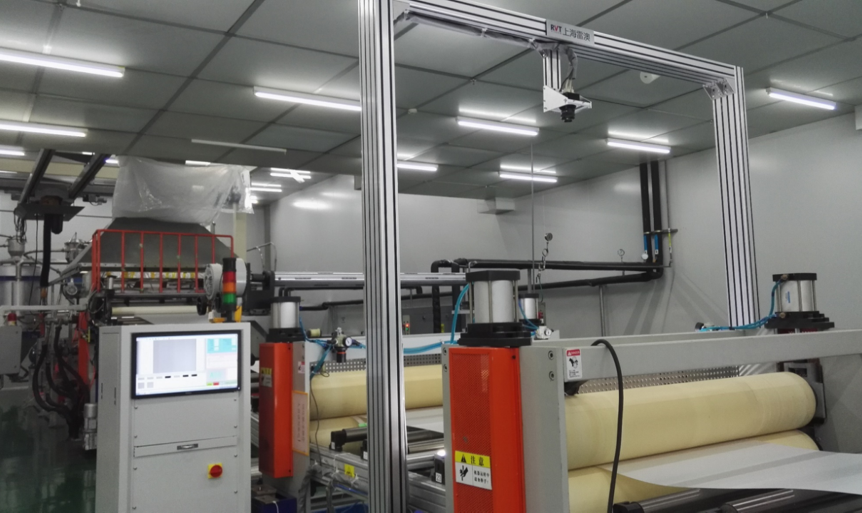

      扩散板检测系统采用高分辨率工业线扫描CCD摄像机在线扫描光源的配合下对产品进行扫描成像，基于工业计算机的专用图像处理软件进行自动检测，能有效的检测产品的品质，监控生产计划效率。并且系统能配合后端的执行机构分拣产品，对于连续缺陷进行声光报警，让生产人员及时调整产线，以达到对产品质量100%的管控。

系统介绍

功能描述：

    该视觉系统采用高速线扫描摄像机实时扫描被测目标图像，基于工业PC的专用图像处理、分析软件自动检测表面缺陷，如黑点，脏污，裂边等缺陷，并将缺陷数据自动记录到数据库。

成像 系统采用1台或2台8K高分辨率线扫描CCD摄像对产品表面实时扫描成像，线扫描CCD摄像机的横向象素为8192，如果扫描宽度尺寸为1300mm的话，则系统的横向物理解析度为1300/8192 = 0.15mm。纵向解析度由摄像机的扫描频率决定，考虑到客户生产线速度不恒定，我们通过按装在流水线设备主轴上的编码器输出信号作为摄像机的扫描触发信号。摄像机扫描成像后将图像高速传输到工业计算机，基于Wnidows操作系统的专用图像处理与分析软件对图像进行缺陷检测。 对于检测到表面缺陷超差的地方，系统将该处的缺陷图片信息（原始图像，x、y坐标,缺陷类型等）保存到计算机数据库，并同时进行声、光报警，或将信号给后面的执行机构。

系统功能：

1）具屏幕即时显示检测结果及提示功能，有缺陷进行记录，数据记入数据库以供后期追溯；

2）软件能显示缺陷图片、缺陷位置分布、缺陷数量统计以及生成相应分析报表；

3）产品品质判据为开放式，客户可以自行修改；

4）软件可按照客户需求自动生成产品品质报告；

5）可以连接ERP系统；

6）标准输入输出端口：输入输出端口可接收外部信号输入，如换卷，断料与暂停等信号；输出端口可以输出警报信号，或数字信号控制下游的打标、打码设备工作。
